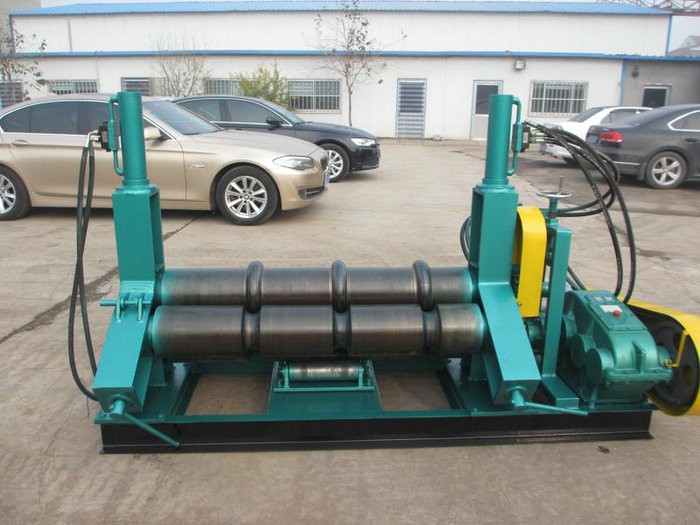

該機結構形式為三輥非對稱式。側輥在兩直列輥中間對稱位置作平衡升降運動，通過絲杠、絲母而獲得，兩直列輥作旋轉夾緊送料運動，通過減速機的輸出齒輪與下輥齒輪嚙合，實現板材的行走。當側輥輥的下壓力超過材料的屈服限度時，便使所卷制的材料變形，從而達到卷制直徑達大小：
三、技術參數
規格型號：   4*1500
卷板厚度：     4       mm
卷板寬度:      1500      mm
屈服限度：     245        MPa
電機功率：   7.5        KW　
液壓電機功率： 3        KW　
卷板速度：     4 m/min
